中国某风场采用冗余光纤骨干网提升风场稳定可靠性

日期:2015/5/4


      项目描述

      东方汽轮机厂(DSTW),一个中国汽轮机生产厂商,正在开发一个涉及到66 1.5 MV 风力发电机组的黑龙江风场项目。DSTW需要建立一个SCADA系统,帮助管理员从远程监控现场设备和现场操作,同时记录正在运行的操作数据用于即时分析。由于中国东北部的恶劣天气条件,联网设备必须极度强固才能进行可靠操作。DSTW发现Moxa的IKS-6726 机架式网管型工业以太网交换机和EDS-408A工业以太网交换机非常适合他们网络基础设施的特殊需求。

     系统需求

      宽温操作,以适应中国东北部恶劣天气环境 网络冗余,快速恢复能力,增强系统可靠性 至少3个光口用于上行链路和长距离对外传输,网络管理软件使系统监控更容易。

     Moxa 解决方案

      在每个风机顶部都安装一台EDS-208A-M-SC工业以太网交换机,用于连接风机内部的设备。此外,EDS-208A-M-SC通过一个光口与风机底部的EDS-408A-2S1M-ST-T工业交换机相连。

      EDS-408A-2S1M-ST-T 交换机带有3个光口,一个光口通过上行链路连接到EDS-208A-M-SC ,另两个光口与相邻的风机相连。

      由于需要极高的安全性和可用性,DSTW在风场部署了一个环形拓扑网络结构,在网络连接失败时能够提供快速冗余。控制中心采用了IKS-6726 机架式网管型工业以太网交换机来连接现场SCADA系统中的交换机和网管服务器。Moxa MXview 网络管理软件会自动发现网络拓扑,并显示实时报警信息,帮助管理员操轻松监视网络状态。

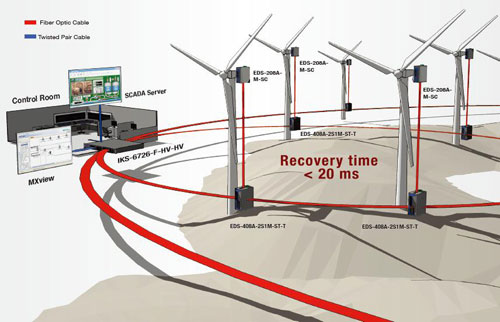

     系统架构图



     EDS-408A 提供3个光口用于长距离数据传输,ST接头能够适合震动厉害的风力发电场- EDS-208A-M-SC, EDS-408A-2S1M-ST-T, 和 IKS-6726 均支持-40 到 75°C宽温操作,能在极端温度条件下可靠运行 MXview 网络管理软件能够自动发现拓扑架构
